导读	Zabbix中，想要集中展示图像，唯一的选择是screen，后来zatree解决了screen的问题，但性能不够好。Graphtree 由OneOaaS开发并开源出来，用来解决Zabbix的图形展示问题，性能较好。

[url=][/url]

一、Graphtree功能概述

• 集中展示所有分组设备
• 集中展示一个分组图像
• 集中展示一个设备图像
• 展示设备下的Application
• 展示每个应用下的图像
• 展示每个应用下的日志
• 对原声无图的监控项进行绘图
• 注意事项：主机和组级别下，默认只显示系统初始的图形



二、Zabbix版本要求：3.0.x

1、插件安装

#Zabbix-web目录

cd /opt/nginx/html/zabbix

# 下载Graphtree补丁包

wget [  /OneOaaS/graphtrees/master/graphtree3-0-1.patch]h  ... raphtree3-0-1.patch[/url]

# 安装Linux下打补丁命令patch

yum -y install patch

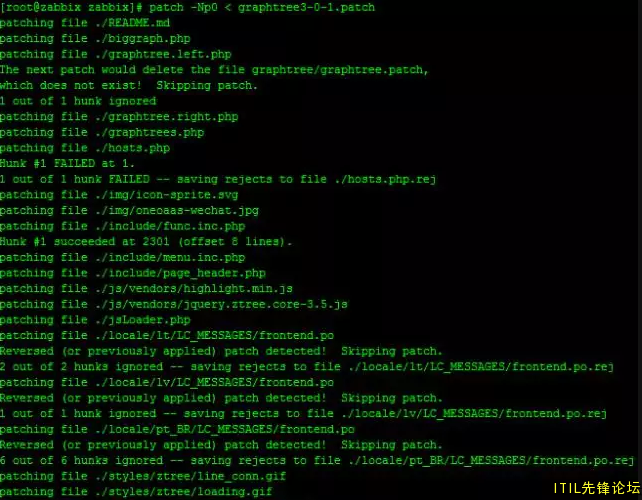

# 打补丁

patch -Np0 < graphtree3-0-1.patch

[url=][/url]

三、Graphtree效果图

1、删除提示信息

vim /opt/nginx/html/zabbix/graphtree.right.php

#具体路径刷新Zabbix-web会出现提示信息，请参考自己的路径。

d7d   #删除344-350行

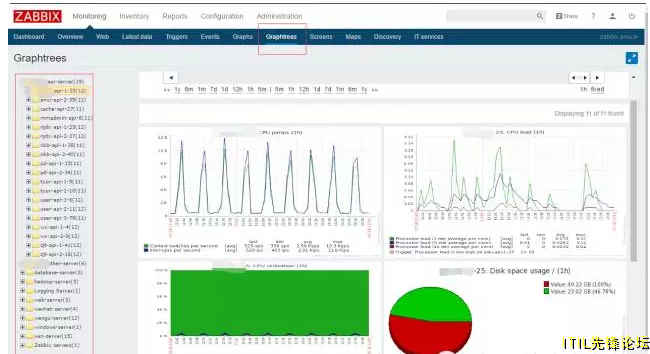

2、重新载入Zabbix-web，可以看到Graphtree已出效果。

[url=][/url]

[url=]原创：王辉[/url]
