1、环境介绍

我们还是利用之前搭建好的zabbix环境和上一节搭建的mail环境一起测试

A、zabbix01（192.168.150.129 zabbix-server、zabbix-agent）

B、zabbix02（192.168.150.130 zabbix-proxy、zabbix-agent）

C、mail.ecip.com（192.168.150.132 postfix、dovecot）

首先将邮件服务器和zabbix的环境关联起来

然后通过停掉、启动zabbix-agent，模拟服务器无法访问，看是否可以收到邮件

2、环境调整

A、配置zabbix图表中文显示

zabbix安装后，默认图表展示时，是无法显示中文的（乱码）

需要将windowns的字体加入zabbix-web展现模块，并作相关调整

网上很多文章都是介绍裸机上如何调整中文，下边介绍docker环境中如何修改

容器中该中文支持，需要修改zabbix-web容器（对应这里的容器为：zabbix/zabbix-web-apache-mysql）

I、找到本地中文字体

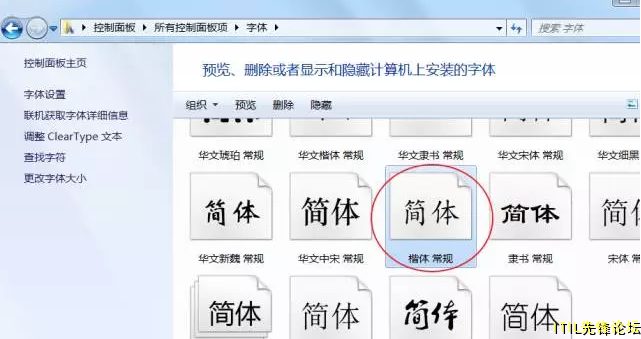

依次打开，控制面板--》所有控制面板项--》字体，找到“简体 楷体 常规”，见下图

或者直接到windows的字体目录找到如下字体“C:\Windows\Fonts\simkai.ttf”

拷贝至zabbix01服务器上

[root@zabbix01 ~]# ls /mysql/dockerfile/SIMKAI.ttf

/mysql/dockerfile/SIMKAI.ttf

III、修改zabbix-web-apache-mysql镜像

需要修改zabbix-web-apache-mysql，将中文字符集（SIMKAI.ttf）加入镜像中，并调整配置文件，让系统默认使用简体中文

这里回顾一下如何使用dockerfile生成镜像逻辑

[root@zabbix01 ~]# cd /mysql/dockerfile

[root@zabbix01 dockerfile]# ls

Dockerfile  SIMKAI.ttf

[root@zabbix01 dockerfile]# cat Dockerfile

from zabbix/zabbix-web-apache-mysql

COPY SIMKAI.ttf /usr/share/fonts/ttf-dejavu/

#COPY SIMKAI.ttf /usr/share/zabbix/fonts/

RUN sed -i 's/graphfont/SIMKAI/g' /usr/share/zabbix/include/defines.inc.php && \

chmod 777 /usr/share/fonts/ttf-dejavu/SIMKAI.ttf && \

ln -s /usr/share/fonts/ttf-dejavu/SIMKAI.ttf /usr/share/zabbix/fonts/SIMKAI.ttf && \

chmod 777 /usr/share/zabbix/fonts/SIMKAI.ttf

[root@zabbix01 dockerfile]#

我的dockerfile写的很简单了，就不细说了吧，下边生成镜像zabbix/zabbix-web-apache-mysql-jt

[root@zabbix01 dockerfile]# docker build -t zabbix/zabbix-web-apache-mysql-jt .

Sending build context to Docker daemon 11.79 MB

Step 1 : FROM zabbix/zabbix-web-apache-mysql

---> 1ea9f866a3a3

Step 2 : COPY SIMKAI.ttf /usr/share/fonts/ttf-dejavu/

---> Using cache

---> 670aa51d1635

Step 3 : RUN sed -i 's/graphfont/SIMKAI/g' /usr/share/zabbix/include/defines.inc.php && chmod 777 /usr/share/fonts/ttf-dejavu/SIMKAI.ttf && ln -s /usr/share/fonts/ttf-dejavu/SIMKAI.ttf /usr/share/zabbix/fonts/SIMKAI.ttf && chmod 777 /usr/share/zabbix/fonts/SIMKAI.ttf ---> Using cache

---> 6a3244b1654e

Successfully built 6a3244b1654e

删除zabbix-web-apache-mysql容器，并使用新镜像启动

[root@zabbix01 dockerfile]# docker rm -f zabbix-web-apache-mysql

zabbix-web-apache-mysql

[root@zabbix01 dockerfile]# docker images

REPOSITORY                          TAG                 IMAGE ID            CREATED             SIZE

zabbix/zabbix-web-apache-mysql-jt   latest              6a3244b1654e        16 hours ago        201.1 MB

zabbix/zabbix-web-apache-mysql      latest              1ea9f866a3a3        5 weeks ago         177.5 MB

zabbix/zabbix-server-mysql          latest              942fc7fca3af        5 weeks ago         106.1 MB

mysql                               latest              22be5748ecbe        7 weeks ago         405.6 MB

[root@zabbix01 dockerfile]# docker ps

CONTAINER ID        IMAGE                        COMMAND                  CREATED             STATUS              PORTS                               NAMES

22b92f8d260a        zabbix/zabbix-server-mysql   "/bin/basrun_zabbi"   17 hours ago        Up 2 seconds        162/udp, 0.0.0.0:10051->10051/tcp   zabbix-server

73b8bd40c89a        mysql                        "docker-entrypoint.sh"   17 hours ago        Up 9 seconds        0.0.0.0:3306->3306/tcp              mysql01

[root@zabbix01 dockerfile]# docker run -tid --name zabbix-web-apache-mysql -e DB_SERVER_HOST="193.168.253.2" -e MYSQL_DATABASE="zabbix" -e MYSQL_USER="zabbix" -e MYSQL_PASSWORD="zabbix123" -e MYSQL_ROOT_PASSWORD=Zxt1234! -e ZBX_SERVER_HOST="193.168.253.3" -e ZBX_SERVER_PORT="10051" -e TZ="Asia/Shanghai" -p 80:80 -p 443:433 zabbix/zabbix-web-apache-mysql-jt

52d66fa0a29e68742795c4ba1fed8e549087265f5e17c3134e9b74b62e1a9b40

[root@zabbix01 dockerfile]# docker inspect zabbix-web-apache-mysql|grep IPAddress

            "SecondaryIPAddresses": null,

            "IPAddress": "193.168.253.4",

                    "IPAddress": "193.168.253.4",

[root@zabbix01 dockerfile]#

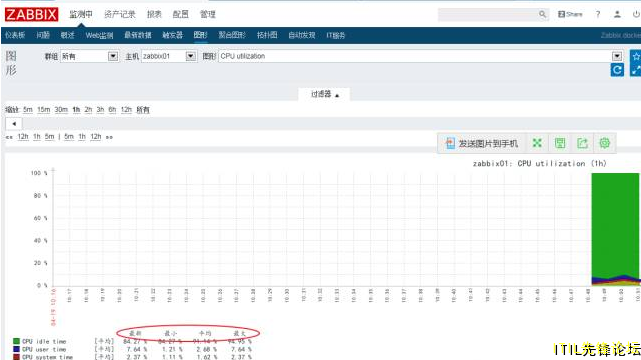

ok，关于图表中文支持，就这些，我们看一下展现效果

B、postfix加入容器地址访问的ip地址

之前我们规划中，docker容器使用的ip地址为：193.168.253.0/24、193.168.1.0/24、193.168.2.0/24

这里将上述地址端汇聚为193.168.0.0/16，加入postfix的允许访问策略

[root@mail ~]# cd /etc/postfix/

[root@mail postfix]# ls

access  canonical  generic  header_checks  main.cf  master.cf  relocated  transport  virtual

[root@mail postfix]# grep "mynetworks =" main.cf|grep -v "#"

mynetworks = 192.168.150.0/24, 127.0.0.0/8 , 193.168.0.0/16

[root@mail postfix]# systemctl restart postfix

需要调整的配置文件就上边这些，接下来需要在zabbix-web端做配置（网页）

3、zabbix-web调整

A、报警媒介类型修改

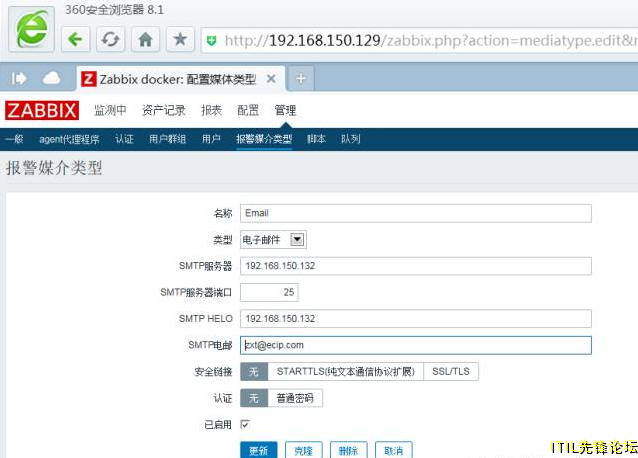

管理--》报警媒介类型--》Email中做如下配置：

SMTP服务器：192.168.150.132

SMTP服务器端口：25

SMTP HELO：192.168.150.132

SMTP电邮：zxt@ecip.com

安全连接：无

认证：无

见下图

B、配置用户的email

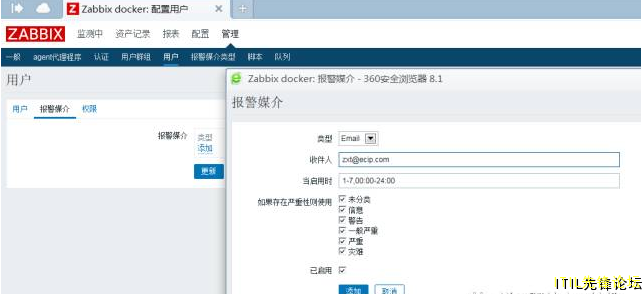

配置--》用户--》“Admin” --》“报警媒介”--》“添加”

收件人：zxt@ecip.com，并把所有的checkbox全选上，见下图

C、添加告警事件

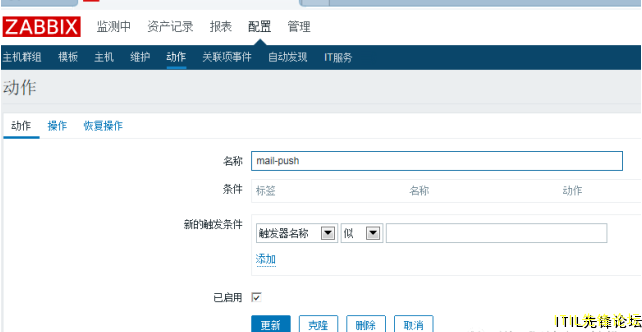

配置--》动作--》“创建动作”--》动作

名称：mail-push

条件中，将“维护状态 非在 维护”“移除”

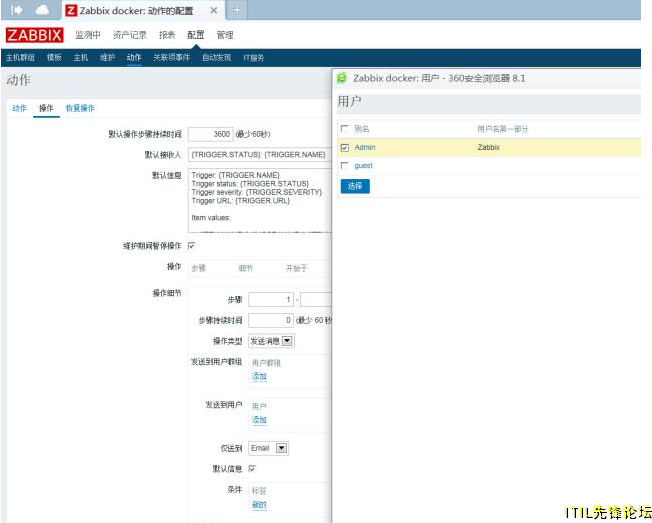

配置--》动作--》“创建动作”--》操作--》“新的”

发送到用户--》“添加”，再弹出的窗口中选择“Admin”用户

仅送到：“Email”

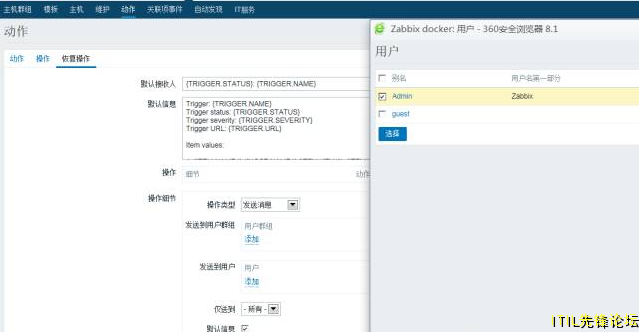

配置--》动作--》“创建动作”--》恢复操作--》“新的”

发送到用户--》“添加”，再弹出的窗口中选择“Admin”用户

仅送到：“Email”

ok，关于mail的配置大体上就这些，

4、Email测试

我们停止zabbix01、zabbix02的zabbix-agent，模拟服务器不能访问，看能否收到邮件

在zabbix的服务器监控（Template OS Linux）中，默认有一项监控的触发器“Zabbix agent on {HOST.NAME} is unreachable for 5 minutes”是通过如下规则来判断的“{{HOST.NAME}:agent.ping.nodata(5m)}=1”

也就是服务器ping不通的触发器，按照我们上边的配置，这个触发器会产生事件，会通过email通知admin用户

[root@zabbix01 dockerfile]# systemctl status zabbix-agent

● zabbix-agent.service - Zabbix Agent

   Loaded: loaded (/usr/lib/systemd/system/zabbix-agent.service; disabled; vendor preset: disabled)

   Active: active (running) since Wed 2017-04-19 10:47:19 CST; 4min 7s ago

  Process: 8450 ExecStart=/usr/sbin/zabbix_agentd -c $CONFFILE (code=exited, status=0/SUCCESS)

Main PID: 8465 (zabbix_agentd)

   Memory: 3.2M

   CGroup: /system.slice/zabbix-agent.service

           ├─8465 /usr/sbin/zabbix_agentd -c /etc/zabbix/zabbix_agentd.conf

           ├─8467 /usr/sbin/zabbix_agentd: collector [idle 1 sec]

           ├─8468 /usr/sbin/zabbix_agentd: listener #1 [waiting for connection]

           ├─8469 /usr/sbin/zabbix_agentd: listener #2 [waiting for connection]

           ├─8470 /usr/sbin/zabbix_agentd: listener #3 [waiting for connection]

           └─8471 /usr/sbin/zabbix_agentd: active checks #1 [idle 1 sec]

Apr 19 10:47:19 zabbix01 systemd[1]: Starting Zabbix Agent...

Apr 19 10:47:19 zabbix01 systemd[1]: PID file /run/zabbix/zabbix_agentd.pid not readable (yet?) after start.

Apr 19 10:47:19 zabbix01 systemd[1]: Started Zabbix Agent.

[root@zabbix01 dockerfile]# systemctl stop zabbix-agent

[root@zabbix02 ~]# systemctl status zabbix-agent

● zabbix-agent.service - Zabbix Agent

   Loaded: loaded (/usr/lib/systemd/system/zabbix-agent.service; disabled; vendor preset: disabled)

   Active: active (running) since Wed 2017-04-19 10:47:26 CST; 3min 49s ago

  Process: 8017 ExecStart=/usr/sbin/zabbix_agentd -c $CONFFILE (code=exited, status=0/SUCCESS)

Main PID: 8033 (zabbix_agentd)

   Memory: 2.6M

   CGroup: /system.slice/zabbix-agent.service

           ├─8033 /usr/sbin/zabbix_agentd -c /etc/zabbix/zabbix_agentd.conf

           ├─8036 /usr/sbin/zabbix_agentd: collector [idle 1 sec]

           ├─8037 /usr/sbin/zabbix_agentd: listener #1 [waiting for connection]

           ├─8038 /usr/sbin/zabbix_agentd: listener #2 [waiting for connection]

           ├─8039 /usr/sbin/zabbix_agentd: listener #3 [waiting for connection]

           └─8040 /usr/sbin/zabbix_agentd: active checks #1 [idle 1 sec]

Apr 19 10:47:26 zabbix02 systemd[1]: Starting Zabbix Agent...

Apr 19 10:47:26 zabbix02 systemd[1]: PID file /run/zabbix/zabbix_agentd.pid not readable (yet?) after start.

Apr 19 10:47:26 zabbix02 systemd[1]: Started Zabbix Agent.

[root@zabbix02 ~]# systemctl stop zabbix-agent

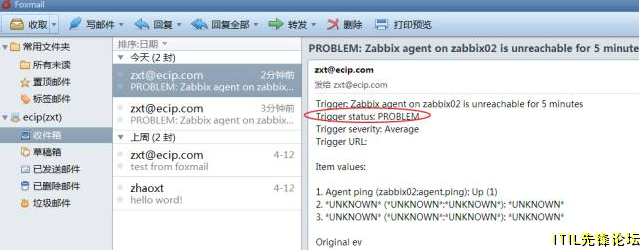

ok，收到的服务器不可用的邮件大致如下：

我们再启动zabbix-agent，看能否收到恢复的邮件

[root@zabbix01 dockerfile]# systemctl start zabbix-agent

[root@zabbix02 ~]# systemctl start zabbix-agent

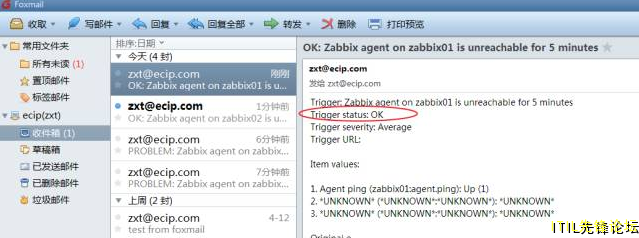

收到的服务器不可用的邮件大致如下：

zabbix可以推送的消息类型有：短信和email、短信、jabber（一个linux及时通讯服务器），也可以是自己配置的脚本

限于本地模拟环境，就只能拿email来简单测试一下，还有很多比较细粒度的配置参数，就不测试了

原创：祥云
