25数据中心模型

25.1柜位

柜位通常是一个由柜子门或者侧面板围成的小柜，柜位可以由挡板，风扇或者其他构成，然后可以直接嵌入柜子或者直接安装在墙上。

25.11柜位属性

名称	类型	必填项
名称	字符串	是
组织	组织的外键	是
状态	生产，实施，报废，库存	否
业务等级	高，低，中登记	否
位置	位置的外键	否
机柜	机柜的外键	是
品牌	品牌的外键	否
模块	模块的外键	否
NB_U	数字值可以负数	否
序列号	字符串	否
资产编号	字符串	否
应用生产日期	日期（年月日）	否
购买日期	日期（年月日）	否
维保服务结束日期	日期（年月日）	否
描述	多个任意字符串	否

25.1.2选项卡

选项卡	描述
联系人	这个配置项的所有联系人
文件	链接到这个配置项的所有文件
工单	这个配置项的所有任务单
设备	柜位里所有的设备
供应商联系人	配置项的所有供应商联系人

25.1.3新建一个柜位

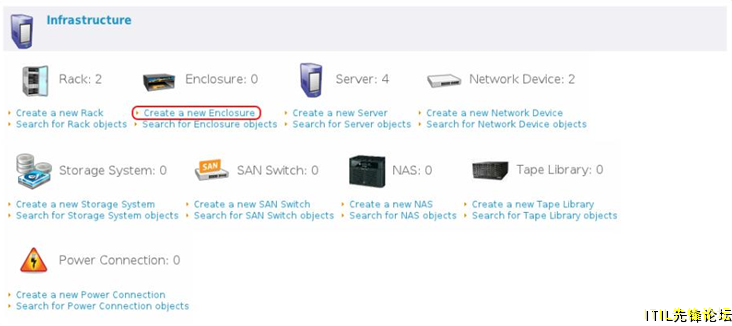

单击配置管理下的概览，同上。然后在仪表盘里单击创建一个新的柜位：

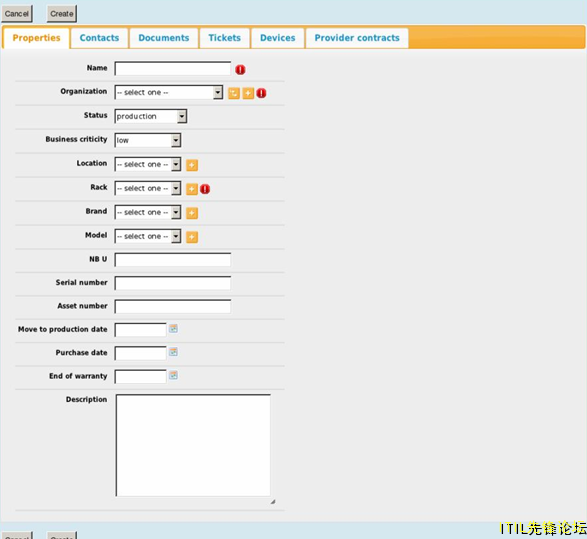

会弹出下面的表格：

25.1.4关联

影响：影响到所有在这个柜位上的设备（网络设备，服务器，存储系统），作为应用方案的一部分的话，也会影响，柜位上链接的联系人（团队，个人）改动也会影响。

依赖：柜位没有依赖关系。

25.2PDU

PDU(PowerDistributionUnit)是一个装有多个设备，用来分配多路电力输出，特别是针对位于数据中心的放置计算机和网络设备的机柜。

25.2.1PDU属性

名称	类型	必填项
名称	字符串	是
组织	组织的外键	是
状态	生产，实施，报废，库存	否
业务级别	高，低，中等级别	否
位置	位置的外键	否
机柜	机柜的外键	是
电源起始	电源连接的外键	否
品牌	品牌的外键	否
模块	模块的外键	否
序列号	字符串	否
资产编号	字符串	否
应用生产日期	日期（年月日）	否
购买日期	日期（年月日）	否
维保服务结束日期	日期（年月日）	否
描述	多个任意字符串	否

25.2.2选项卡

选项卡	描述
联系人	这个配置项的所有联系人
文件	链接到这个配置项的所有文件
工单	这个配置项的所有任务单
供应商联系人	配置项的所有供应商联系人

25.2.3新建一个PDU

单击配置管理下的概览，同上。然后在仪表盘里单击创建一个新的柜位：

然后在选项中选择PDU：

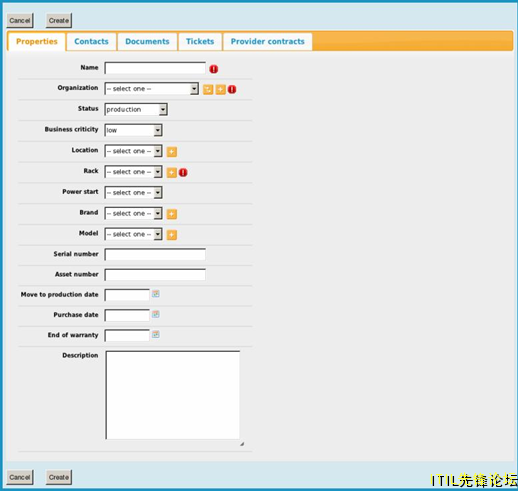

然后单击应用，显示PDU新建选项：

25.2.4关联

影响：PDU会影响所有的连接到PDU的物理设备（网络设备，服务器，存储系统等等），或者是其他相连的PDU，作为应用方案的一部分，PDU的联系人也会影响应用方案中的联系人。

依赖：PDU没有影响关系。

25.3电源

电源路数是用来记录任何类型的电力来源（可以是主电源，断路器），与PDU有区别。

25.3.1电源属性

名称	类型	必填项
名称	字符串	是
组织	组织的外键	是
状态	生产，实施，报废，库存	否
业务级别	高，低，中等级别	否
位置	位置的外键	否
品牌	品牌的外键	否
模块	模块的外键	否
序列号	字符串	否
资产编号	字符串	否
应用生产日期	日期（年月日）	否
购买日期	日期（年月日）	否
维保服务结束日期	日期（年月日）	否
描述	多个任意字符串	否

25.3.2选项卡

选项卡	描述
联系人	这个配置项的所有联系人
文件	链接到这个配置项的所有文件
工单	这个配置项的所有任务单
供应商联系人	配置项的所有供应商联系人

25.3.3新建一个电源路数

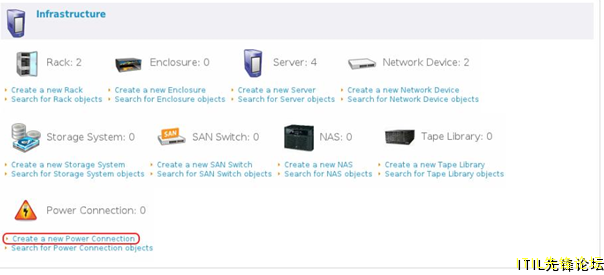

单击配置管理下的概览，同上。然后在仪表盘里单击创建一个新的电源路数：

然后在选项中选择电源路数：

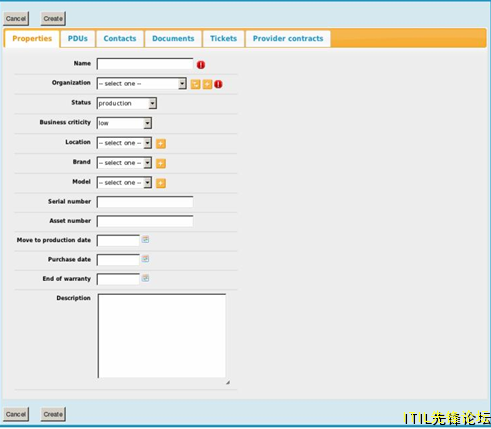

然后单击应用，显示电源路数新建选项：

25.3.4关联

影响：电源路数影响所有链接到它的设备（PDU，网络设备，服务器，存储系统等等），作为应用方案的一部分，电源路数的联系人改动将影响应用方案（联系人）

依赖：电源路由没有依赖

25.4机柜

一个计算机机柜是由金属框架组成用来放置各种物理设备，比如服务器，硬盘驱动阵列，其他电力设备。机柜里最小可用的空间单位是U(机柜两侧边上的用来拧紧螺丝固定设备的两个洞之间大概有1.75英寸的距离，即是1U)

25.4.1机柜属性

名称	类型	必填项
名称	字符串	是
组织	组织的外键	是
状态	生产，实施，报废，库存	否
业务级别	高，低，中等级别	否
位置	位置的外键	否
品牌	品牌的外键	否
模块	模块的外键	否
B_U	数字值可以负数	否
序列号	字符串	否
资产编号	字符串	否
应用生产日期	日期（年月日）	否
购买日期	日期（年月日）	否
维保服务结束日期	日期（年月日）	否
描述	多个任意字符串	否

25.4.2选项卡

选项卡	描述
联系人	这个配置项的所有联系人
文件	链接到这个配置项的所有文件
工单	这个配置项的所有任务单
设备	机柜中的所有设备
柜位	机柜中的所有柜位
供应商联系人	配置项的所有供应商联系人

25.4.3新建一个机柜

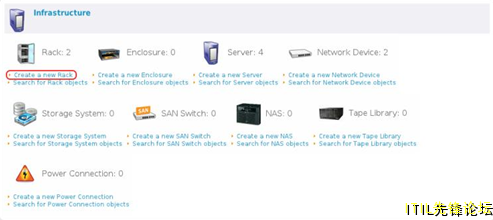

单击配置管理下的概览，同上。然后在仪表盘里单击创建一个新的机柜：

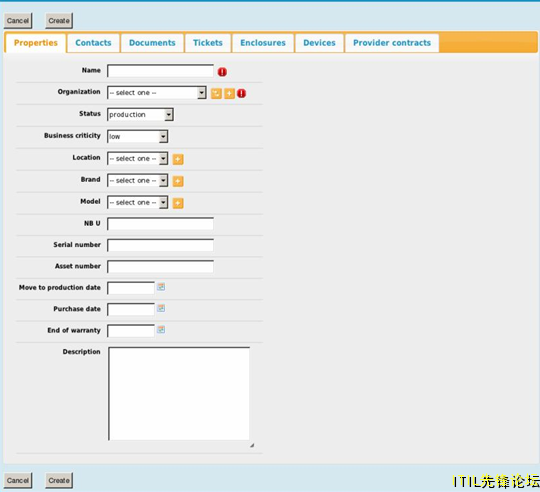

然后弹出下面的表格：

25.4.4关联

影响：作为应用方案的一部分，机柜的联系人改动会影响应用方案的联系人。

依赖：机柜没有依赖关系。

******************************************************************************
